MÁY PHAY ĐỨNG NGANG VẠN NĂNG FVH-1AV

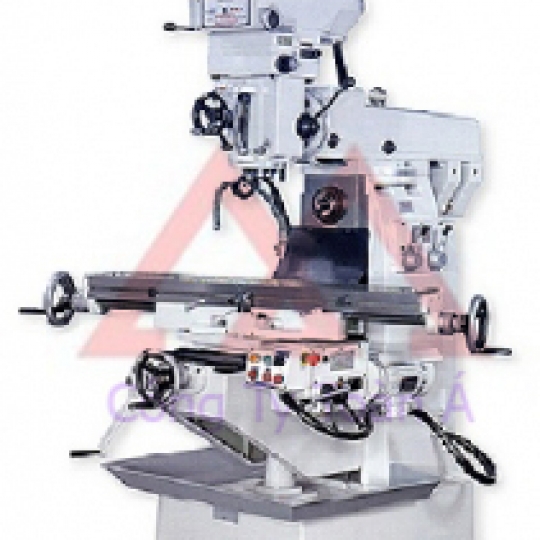

Máy phay đứng ngang vạn năng FVH-1AV.

THÔNG TIN CHI TIẾT MÁY PHAY ĐỨNG NGANG VẠN NĂNG FVH-1AV :

MODEL	FVH-1AS	FVH-1AV
BÀN MÁY
Kích thước bàn máy	300 x 1200 mm	300 x1200 mm
Góc xoay bàn máy (Right & Left)	90°	90°
Rãnh chữ T (W x no. x Pitch)	16 mm width x 3 x 65 mm pitch
Hành trình trục X/Y?Z	700 x 300 x 330 mm
Giải tốc độ trục X	17 ~ 203 mm/ p (50Hz) 6 cấp
(Gear Box Feed)	21 ~ 246 mm/ p (60Hz) 6 cấp
Tốc độ tiến nhanh trục X	1350 mm/ p (50Hz) 1620 mm/ p (60Hz)
TRỤC CHÍNH ĐỨNG
Tốc độ trục chính đứng	30 ~ 3620 v/p (50Hz)	70 ~ 3800 v/p (50Hz)
37 ~ 3925 v/p (60Hz)	70 ~ 3800 v/p (60Hz)
16 cấp	Vô cấp
Độ côn trục chính	ISO 40	ISO 40
Hành trình và đường kính nòng trục	140 mm (Ø105 mm)	140 mm (Ø105 mm)
Bước tiến trục chính	0.15 / 0.04 / 0.08 mm/per rev. (3 speeds)
Góc xoay đầu trục (right & left)	90°	90°
Hành trình giá đỡ	455 mm	455 mm
Góc xoay giá đỡ	360°	360°
K/c trục chính tới bàn máy	70 – 420 mm	70 – 420 mm
K/c trục chính tới bề mặt cột	155 – 475 mm	155 – 475 mm
TRỤC NGANG
Tốc độ trục chính ngang	90 ~ 1225 rpm (50Hz) 6 Steps
108 ~ 1470 rpm (60Hz) 6 Steps
Độ côn trục chính	ISO 40
K/c trục chính tới bàn máy	0 ~ 330 mm
K/c trục chính tới đáy giá đỡ	135 mm
ĐỘNG CƠ
Đầu phay đứng	5 HP
Đầu phay ngang	5HP
Bánh răng ăn dao dọc	1.5 HP
Bơm làm mát	1/8 HP
Khối lượng/ trọng lượng	1250 / 1380 Kgs
Kích thước đóng gói	1450 x 1475 x 1960 mm
